Kritik Yüklər üçün Fasiləsiz Enerji: UPS, Dual Bus və STS Texnologiyası

Müasir dövrdə informasiya texnologiyaları, səhiyyə infrastrukturu, sənaye avtomatlaşdırması və maliyyə sistemləri fasiləsiz enerji ilə işləməyə möhtacdır. Enerji kəsintiləri bu sistemlərin fəaliyyətində ciddi pozuntu yaradır, bu isə iqtisadi zərərlərlə və bəzi hallarda həyati təhlükələrlə nəticələnə bilər.

Bu bloqda kritik yüklər üçün fasiləsiz enerji təminatının əsas texnologiyaları ilə tanış olacaqsınız:

• UPS (Uninterruptible Power Supply) - fasiləsiz enerji mənbəyi

• Dual Bus Arxitekturası - redundanslı enerji çatdırılma yolları

• STS (Static Transfer Switch) - sürətli enerji xətti keçidi

Bu texnologiyalar birgə şəkildə tətbiq olunaraq sistemlərin sabitliyini və yüksək etibarlılığını təmin edir.

UPS Sistemi: Enerji Kəsintisinə Qarşı İlk Müdafiə Xətti

UPS nədir?

UPS (Uninterruptible Power Supply) - elektrik enerjisində baş verə biləcək fasilələr zamanı sistemlərə müvəqqəti enerji təmin edən cihazdır. O, həmçinin enerji keyfiyyətini də sabit saxlamaq funksiyasına malikdir.

UPS-in əsas komponentləri:

• AC-DC rectifier: Girişdəki AC enerjini DC-yə çevirir.

• Batareya bloku: DC enerjini saxlayır və ehtiyac zamanı verir.

• Inverter: Batareyadakı DC enerjini yenidən AC-yə çevirərək çıxışda təqdim edir.

• Static bypass: UPS nasaz olduqda şəbəkəni birbaşa yükə verir.

UPS-in funksiyaları:

• Enerji kəsintisində 0 ms gecikməsiz cavab verir (on-line modellərdə).

• Gərginlik və tezlik sabitliyini qoruyur.

• Gözlənilməz enerji anomaliyalarından sistemləri qoruyur.

UPS tipləri:

• On-line Double Conversion UPS: Enerjini tamamilə emal edir və sabit çıxış verir.

• Line-interactive UPS: Kiçik sistemlər üçün sadə və qənaətli seçimdir.

• Offline/Standby UPS: Ən ucuz və sadə UPS formasıdır, lakin kritik yüklər üçün uyğun deyil.

Dual Bus Arxitekturası: Redundans və Etibarlılıq

Dual Bus nədir?

Dual Bus sistemlərdə hər bir kritik yük eyni anda iki ayrı enerji xəttindən (UPS A və UPS B) enerji ala bilir. Hər bir enerji yolu müstəqil olaraq işləyir və fərqli enerji mənbələrinə (şəbəkə, generator, UPS) bağlana bilər.

Bu arxitektura aşağıdakı prinsiplə işləyir:

• Yüklər iki enerji xəttinə eyni vaxtda qoşulur.

• Hər xətt ayrıca UPS və batareya sisteminə malikdir.

• Hər hansı bir xətt sıradan çıxarsa, digəri avtomatik enerji verməyə davam edir.

Dual Bus-un üstünlükləri:

1. Yüksək etibarlılıq: Avadanlıqlar tək bir enerji mənbəyindən asılı deyil.

2. Texniki xidmət zamanı sistemin dayanmasına ehtiyac yoxdur.

3. Tier III və Tier IV səviyyəli məlumat mərkəzləri üçün uyğun arxitektura.

ISM (Synchronization Module) nədir?

Enerji sistemlərində fasiləsiz elektrik təminatı üçün yalnız güclü UPS və ya ehtiyat mənbələr kifayət etmir. Bu qurğular arasında ideal faza və tezlik uyğunluğu da tələb olunur ki, yük heç bir “blink” hiss etmədən başqa mənbəyə keçsin.

Bu uyğunluğu təmin edən əsas elektron modul ISM (Internal Synchronization Module) sinxronizasiya prosesinin mərkəzində dayanır.

ISM nə edir?

ISM-in əsas funksiyası iki fərqli AC mənbə arasındakı aşağıdakı parametrləri ölçmək və uyğunlaşdırmaqdır:

• Faza bucağı (phase angle)

• Tezlik (frequency)

• Gərginlik (voltage)

Bu sinxronizasiya sayəsində sistemlər arasında kəsintisiz transfer mümkün olur. UPS-lərdə sinxronizasiya daha çox inverter və bypass xətti arasında aparılır.

ISM-in UPS-də rolu:

1. Bypass şəbəkəsini və ya generatoru ölçür

2. Onların faza və tezliyini təhlil edir

3. İnverteri həmin mənbəyə kilidləyir (PLL-phase lock loop)

4. Sinxronlaşma tamam olduqda, yük kəsintisiz (<4 ms) bypass-a transfer edilir

ISM olmadıqda nə baş verir?

• Inverter bypass-la sinxron olmayacaq

• UPS “bypass unavailable” kimi xətalar verəcək

• Kəsintisiz bypass keçidi mümkün olmayacaq

ISM-in STS-də funksiyası:

Hər iki mənbənin faza və tezliyini müqayisə edir. Uyğunluq olduqda, kəsintisiz transfer (no-break) icazə verir. Uyğunluq yoxdursa, asynchronous transfer edilir (1–20 ms fasilə ola bilər).

Sinxron pəncərə:

Tipik olaraq ±5°... ±10° faza uyğunluğu tələb olunur.

ATS (Automatic Transfer Switch) sistemində ISM

ATS mexaniki açarlardan istifadə etdiyinə görə STS qədər qüsursuz sinxron tələb etmir, amma yenə də ISM faydalıdır.

ATS-də ISM nə edir?

Hər iki mənbəni analiz edir. Mənbələr sinxron olduqda, daha yumşaq keçid təmin edir.

Sinxron olmayanda isə ATS mexaniki keçid edir (50–150 ms fasilə).

ISM hansı parametrləri ölçür?

• Faza bucağı

• Tezlik (Hz)

• Gərginlik (RMS)

• Harmoniklər (bəzi modellərdə)

• Sinxron pəncərəsi (sync window)

ISM işləmədikdə hansı problemlər yaranır?

• UPS bypass-a keçmir

• “Sync lost”, “Inverter not tracking bypass” kimi alarmlar verilir

• STS-də keçid mümkün olmur

• ATS-də keçid zamanı elektrik çırpıntısı yaranır

• İnverter rejimi məcburi aktiv qalır

ISM - enerji sistemlərində təhlükəsiz, sabit və kəsintisiz transfer üçün həlledici moduldür.

UPS, STS və ATS sistemlərində sinxronizasiyanı təmin edərək avadanlıqların zərər almadan, yüklərin isə fasilə hiss etmədən işləməsinə imkan yaradır.

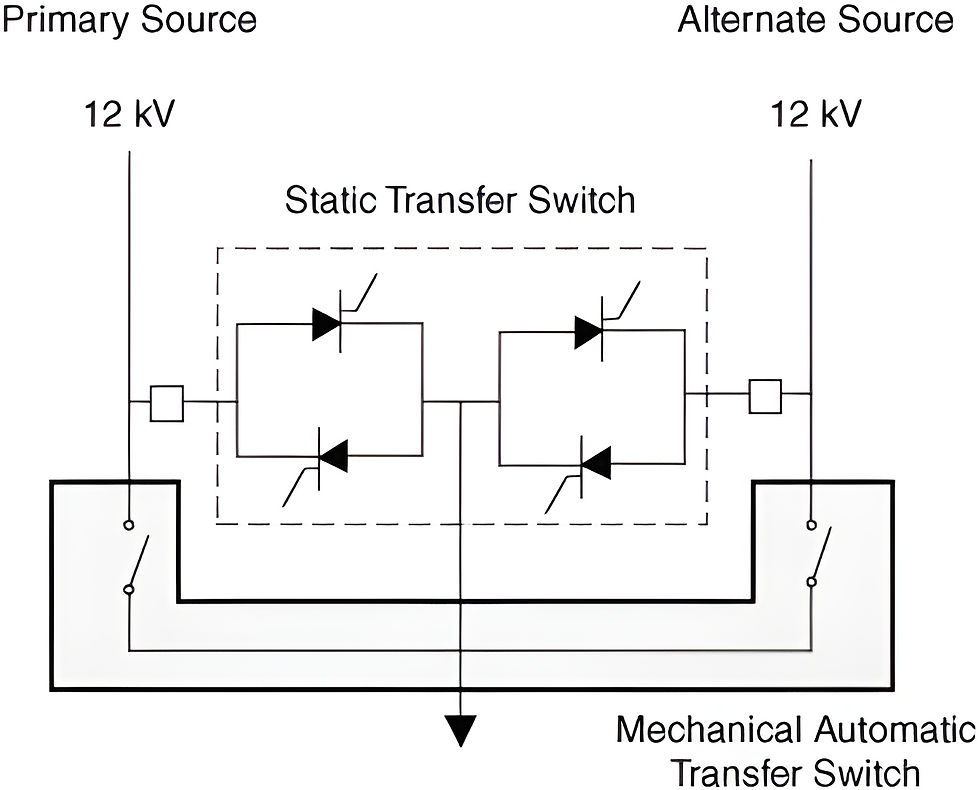

STS (Static Transfer Switch): Avtomatik və Ultra-Sürətli Keçid

STS necə işləyir?

STS (Static Transfer Switch) - iki enerji mənbəyi (A və B) arasında avtomatik və sürətli keçid təmin edən cihazdır. Ənənəvi mexaniki keçidlərdən fərqli olaraq, STS yarımkeçirici elementlərdən (thyristor və ya IGBT) istifadə edir. Bu səbəbdən keçid 4-6 millisaniyə içində baş verir - bu da əksər kritik yüklər üçün yetərli sürətdir.

STS harada istifadə olunur?

• Dual Bus sistemlərində iki enerji xətti arasında keçidi təmin etmək üçün

• Bank, xəstəxana və aeronavtika sahələrində

• Yüklərin balanslaşdırılması və enerji təchizatının optimallaşdırılması məqsədi ilə




UPS + Dual Bus + STS: Ən Yüksək Səviyyədə Enerji Təhlükəsizliyi

Bu texnologiyalar birlikdə istifadə olunduqda, demək olar ki, 100%-lik fasiləsiz enerji təminatı əldə olunur. Məsələn:

• UPS A əsas enerji xəttindən enerji alır və yükləri təmin edir.

• UPS B alternativ enerji xəttindən enerji alır və hazır vəziyyətdə gözləyir.

• Yüklər STS cihazı vasitəsilə aktiv xəttə qoşulur. Əgər UPS A sıradan çıxarsa, STS avtomatik olaraq UPS B xəttinə keçid edir.

• Sistemdə manual bypass da mövcuddur - texniki baxış və xidmət məqsədi ilə.

Texniki Göstəricilər və Seçim Kriteriyaları:

UPS, Dual Bus və STS texnologiyalarının texniki parametrlərini dəyərləndirərkən aşağıdakı faktorlar əsas hesab olunur:

• Redundans səviyyəsi: UPS sistemləri adətən orta səviyyəli redundans verir, Dual Bus arxitekturası təm redundanslıdır, STS cihazları isə yüklərin bu iki xətt arasında avtomatik keçid etməsinə imkan verir.

• Keçid vaxtı: On-line UPS-lərdə enerji keçidi demək olar ki, 0 ms-dir. STS cihazları 4-6 ms daxilində keçid edir, bu da çoxu təcili sistemlər üçün yetərlidir.

• Qiymət dəyərləndirməsi: Sadə UPS-lər orta qiymətlidir, Dual Bus sistemi daha baha başa gəlir, STS cihazları orta xərc təşkil edir.

• Cihaz tələbatı: UPS-lər batareya, inverter kimi komponentlər tələb edir; Dual Bus iki ayrı UPS sistemini; STS isə əlavə olaraq sürətli keçid üçün əlavə qurğular tələb edir.

Gələcək Perspektivlər:

Fasiləsiz enerji sistemləri daim inkişaf edir. Gələcəkdə daha ağıllı və enerji effektiv sistemlər gözlənilir:

• Litium-ion batareyalar - daha yüngül, daha uzunömürlü və sürətli şarj olunan alternativ

• Ağıllı BMS (Battery Management System) - batareyaların balanslaşdırılması və monitorinqi

• Modul UPS sistemləri - miqyaslana bilən və servisə uyğun modulyar dizayn

• Dinamik enerji balanslaşdırma - yükün ağıllı şəkildə paylanması

Nəticə

Kritik enerji sistemlərinin fasiləsizliyi yalnız bir UPS ilə təmin olunmur. Daha yüksək səviyyədə etibarlılıq üçün kompleks yanaşma vacibdir:

• UPS - əsas enerji ehtiyatıdır

• Dual Bus - redundanslı enerji təminatıdır

• STS - sürətli və avtomatik keçid mexanizmidir

Bu texnologiyaların birgə tətbiqi ilə, kritik yüklərin enerjisiz qalma riski minimuma endirilir. Bu yanaşma, gələcəyin daha çevik, dayanıqlı və enerji effektiv sistemlərinə aparan yoldur.
